Belagsaufbauten
Direkt in Splittbettung werden die Heizmatten ABR-Dach gemäß Plan verlegt. Das Gewebe muss immer so verlegt sein, dass der Heizleiter oberhalb liegt. Die Kaltleiter werden seitlich an den Heizmatten Typ ABR-Dach vorbei zu den Anschlusspunkten geführt. Hier sollte der Montagesteg 8000-62.13 eingesetzt werden.
Als Letztes wird der Oberbelag verlegt, dessen maximale Stärke von 5 cm nicht überschritten werden darf. Werden stärkere Pflastersteine eingesetzt, ist unter Umständen eine höhere Leistung von 200 W/m2 nötig.
Übersicht
| Pos. | Bezeichnung | Funktion | Material |
| 1 | Tragkonstruktion | Oberer Raumabschluss, Lastaufnahme und -abtragung. | - Stahlbeton, Holz oder Blechprofile |
| 2 | Trenn- und Ausgleichsschicht | Hat die Aufgabe geringe Rissbildungen in der Unterlage zu überbrücken und Rauigkeiten und Unebenheiten in der Tragschicht auszugleichen. Vermindert Spannungen und Bewegungen aus dem Untergrund. | |
| 3 | Dampfsperre | Soll verhindern, dass diffundierender Wasserdampf aus darunter liegenden Bauteilen bzw. Räumen in die Wärmedämmung eintreten kann und deren Wirksamkeit vermindert oder aufhebt. | |
| 4 | Wärmedämmung | Mindert die Wärmeverluste des Gebäudes. Dient auch dem sommerlichen Wärmeschutz. | |
| 5 | Trennschicht / Dampfdruck-ausgleichsschicht | Eine Dampfdruckausgleichsschicht wird bei fest verklebten Lagen eines nicht durchlüfteten Dachs notwendig. Sie befindet sich zwischen Wärmedämmung und Abdichtung. | |
| 6 | Dachabdichtung | Schutz der Konstruktion bzw. des Gebäudes vor Wasser und Feuchtigkeit. | |
| 7 | Heizmatte | bamaheat ® ABR-D | |
| 8 | Oberflächenschutz | Schutz der Dachabdichtung vor Witterungseinwirkungen mit Temperaturschwankungen, UV-Strahlung und mechanischen Einwirkungen. Auch Lagesicherung und Windsogsicherung, Schutz vor Flugfeuer. | - Kiesschicht - Schiefersplitt - Plattenbeläge - Begrünung |

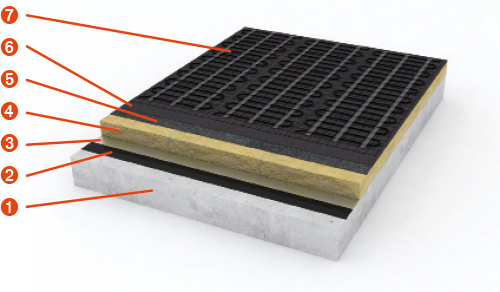

Aufbau einer Dachflächenheizung mit bituminösem Belag
Heizmatten Typ ABR-Dach
Direkt in dem Extensivsubstrat werden die Heizmatten ABR-Dach gemäß Plan verlegt. Maximale Überdeckung des Heizleiters 50 mm.. Das Gewebe muss immer so verlegt sein, dass der Heizleiter oberhalb liegt.
Die Kaltleiter werden seitlich an den Heizmatten Typ ABR-Dach vorbei zu den Anschlusspunkten geführt. Hier sollte der Montagesteg 8000-62.13 eingesetzt werden.
Aufbau einer Dachflächenheizung mit EPDM-Dichtungsbahn und Heizmatten Typ ABR-Dach
Auf der oberen Dichtungsbahn werden die Heizmatten ABR-Dach gemäß Plan verlegt. Das Glasfaserträgergewebe muss nicht auf dem Dach verklebt oder verschweißt werden, da hierbei der Rollkies die Fixierung übernimmt.
Maximale Überdeckung des Heizleiters 30 mm. Das Gewebe muss immer so verlegt sein, dass der Heizleiter oberhalb liegt. Die Kaltleiter werden seitlich an den Heizmatten Typ ABR-Dach vorbei zu den Anschlusspunkten geführt. Hier sollte der Montagesteg 8000-62.13 eingesetzt werden.

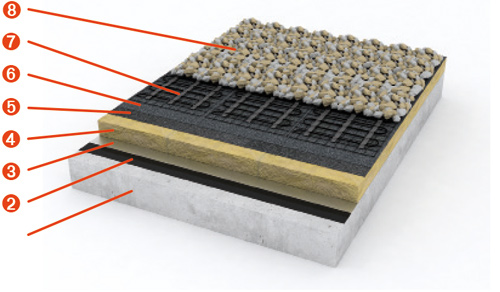

Aufbau einer Dachflächenheizung mit Rollkies und Heizmatten Typ ABR-Dach

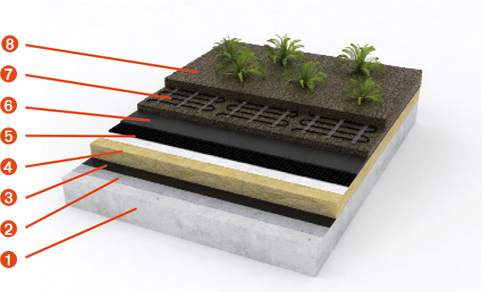

Aufbau einer Dachflächenheizung im Gründach und Heizmatten Typ ABR-Dach
Auf der oberen EPDM-Dichtungsbahn werden die Heizmatten ABR-Dach gemäß Plan verlegt. Das Glasfaserträgergewebe sollte auf dem Dach verklebt oder verschweißt werden, sodass die Heizmatten gegen Verschieben gesichert sind.
In der Praxis haben sich Streifen von 10 cm x Heizmattenbreite, die oberhalb der Heizmatte mit dem Untergrund verklebt werden, als ausreichend erwiesen. Dies gilt für eine Fläche von 1-2 m² und kann im Bedarfsfall (Windlast, Begehbarkeit, etc.) abweichen.
Das Gewebe muss immer so verlegt sein, dass der Heizleiter oberhalb liegt. Die Kaltleiter werden seitlich an den Heizmatten Typ ABR-Dach vorbei zu den Anschlusspunkten geführt. Hier sollte der Montagesteg 8000-62.13 eingesetzt werden.

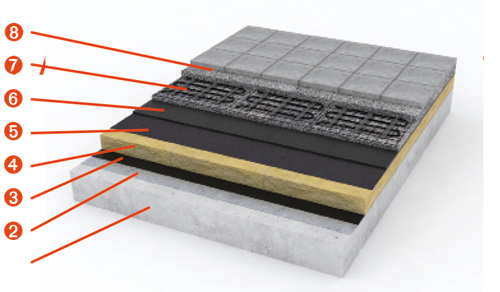

Aufbau einer Dachflächenheizung mit Steinbelag – Heizmatten Typ ABR
Hinweis:
Bei allen Aufbauten mit Heizmatten des Systemes ABR-Dach kann der Heizleiter von dem Glasseidengewebe gelöst werden und durch eine Neuverlegung an die örtlichen Bedürfnisse angepasst werden. Bei der neuen Fixierung der Heizleiter sind Biegeradius sowie Abstand der Heizleitung zu beachten. Die dargestellten Konstruktionen dienen nur als Beispiel und sollen verdeutlichen an welcher Position die Heizmatte eingebracht wird.
Achten Sie auf die maximale kurzzeitige Temperatur von +240° C!
Auf der oberen Bitumen-Schweißbahn werden die Heizmatten ABR-Dach gemäß Plan verlegt. Das Glasfaserträgergewebe sollte auf dem Dach verklebt oder verschweißt werden, sodass die Heizmatten gegen Verschieben gesichert sind.
In der Praxis haben sich Streifen von 10 cm x Heizmattenbreite, die oberhalb der Heizmatte mit dem Untergrund verklebt werden, als ausreichend erwiesen. Dies gilt für eine Fläche von 1-2 m² und kann im Bedarfsfall (Windlast, Begehbarkeit, etc.) abweichen.
Das Gewebe muss immer so verlegt sein, dass der Heizleiter oberhalb liegt. Die Kaltleiter werden seitlich an den Heizmatten Typ ABR-Dach vorbei zu den Anschlusspunkten geführt. Hier sollte der Montagesteg 8000-62.13 eingesetzt werden.
